Cùm ubolt lá là một trong những phụ kiện dùng trong thi công treo – đỡ cho hệ thống đường ống luồn dây điện trong các công trình hiện nay, bên cạnh các loại kẹp treo khác như đai treo gắn ecu, đai omega hay đai treo quả bí…
Sản phẩm cùm Ubolt lá là một trong những sản phẩm kẹp treo ống chất lượng, được dùng trong hệ treo giúp giữ cho ống luồn dây điện chắc khi thi công treo ống thép luồn dây điện. Thao tắc lắp đặt dể dàng, cùm treo ống thường đi chung với thanh chống đa năng được liên kết bằng bu lông, ốc vít.
Cấu tạo của cùm ubolt lá

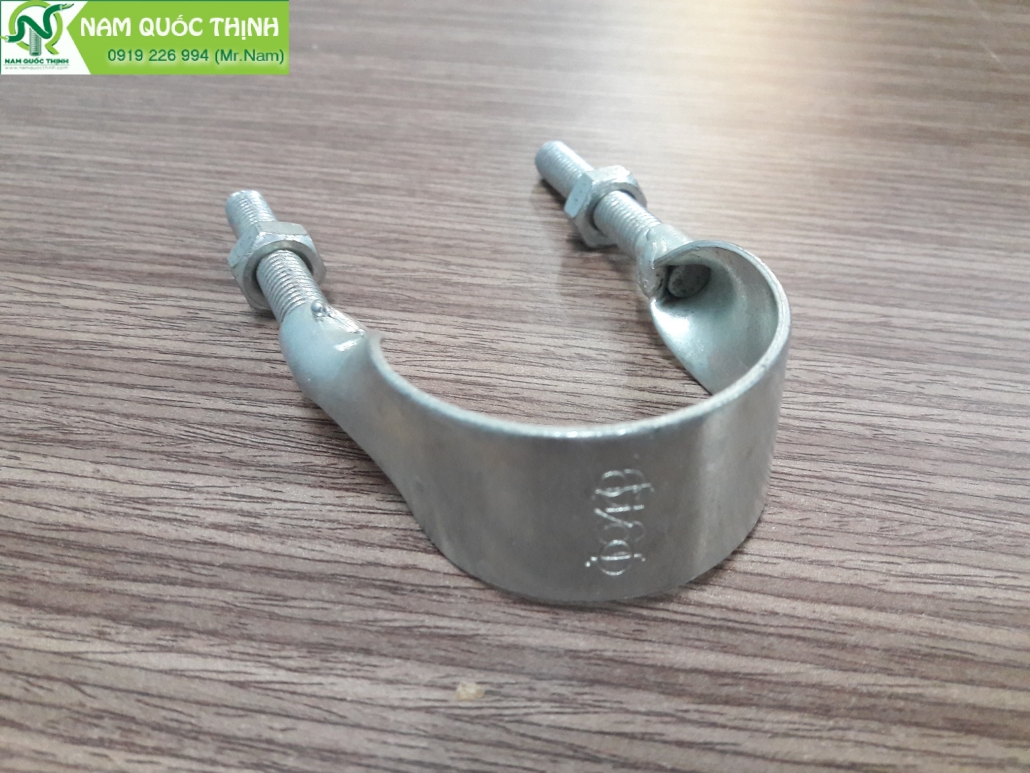

Cùm Ubolt lá treo ống luồn dây điện
Cùm ubolt lá được cấu tạo từ 2 phần chính là phần thân và phần tai được liên kết với nhau bằng mối hàn tiêu chuẩn với độ bền lực cao.
Phần thân cùm ubolt lá
Thân cùm ubolt lá là phần được làm từ thép mảnh, được uốn thảnh hình chữ U với kích thước của đường kính trong từ 21mm-216mm tùy loại, chiều dày thép dao động từ 1.8mm – 4mm, bản rộng của thân có kích thước dao động từ 25mm – 50mm tùy kích thước.
Khi thực hiện việc treo, giữ hay cố định ống luồn dây điện, phần thân cùm ubolt lá chính là phần tiếp xúc trực tiếp nhất, ôm trọn vòng ống để đảm nhận công tác chịu lực chính từ ống tác động lên.
Phần tai cùm ubolt lá

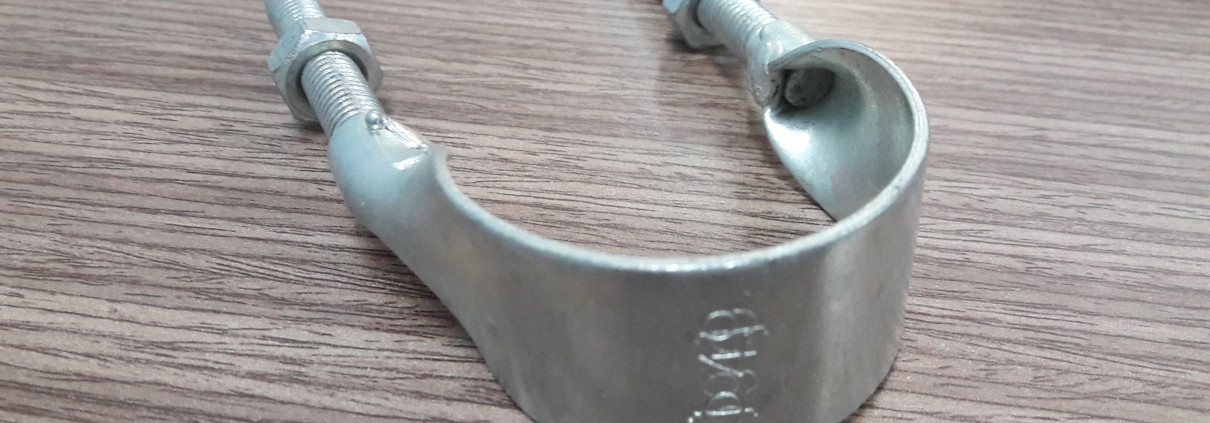

Cùm Ubolt lá treo ống luồn dây điện
Phần tai cùm ubolt lá là phần thép có dạng trụ tròn, được tiện ren xuyên suốt dọc thân, đường kính ren dao động từ M6 – M16 tùy theo kích thước ôm ống, độ dài ren dao động từ 20 – 200mm.
Trong lắp ghép, tai cùm ubolt lá sẽ có chức năng liên kết với hệ thống khung đã được cố định sẵn thông qua việc bắt ghép với ecu (đai ốc) hoặc các chi tiết bắt ghép có ren khác mà có kích thước tương ứng.
Các sản phẩm cùm Ubolt lá được Nam Quốc Thịnh sản xuất với số lượng lớn, chi phí thấp nên thích hợp sử dụng trong hệ treo ống ở hầu hết các công trình.
